Vyťaženie BIM
Vyťaženie BIM znamená prenesenie údajov (rozmery, plocha, objem, materiál, podlažie…) z modelu do tabuľky.
Na záložke Vyťaženie BIM si môžete nastaviť, z ktorých vlastností BIM prvkov sa budú automaticky vyťažovať množstevné údaje (výmery), ktoré ďalej použijete pri tvorbe výkazov výmer.

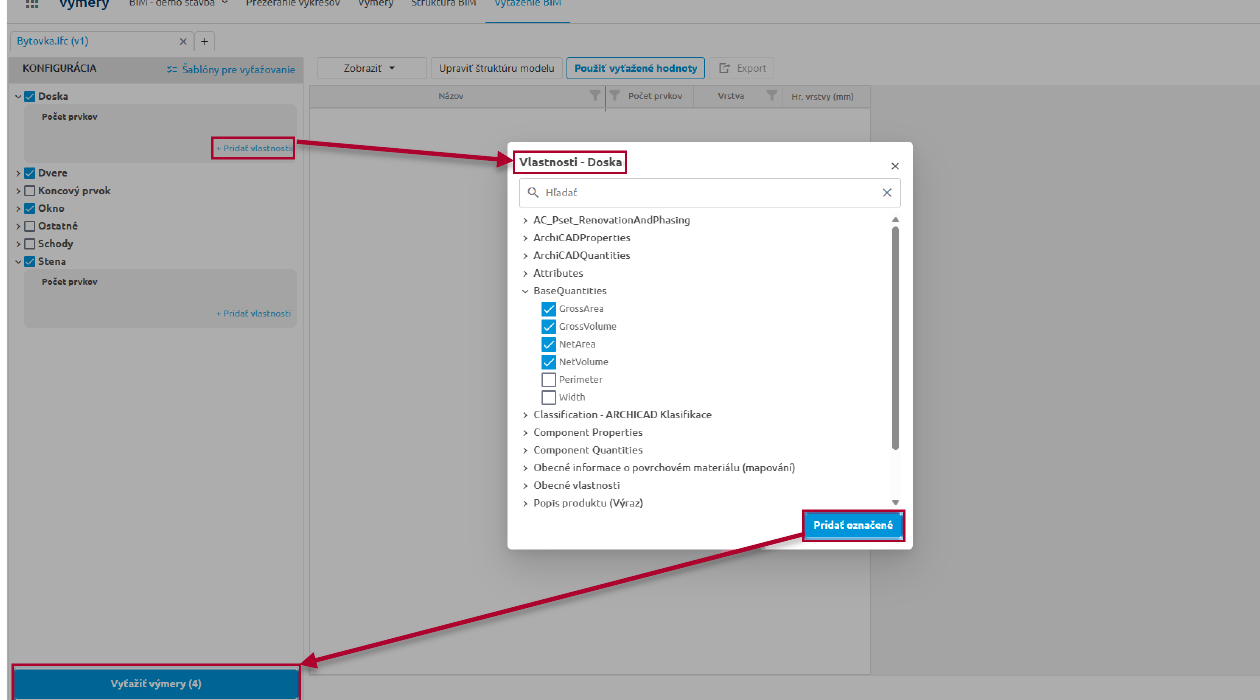

V paneli Konfigurácia si môžete pre každú skupinu prvku definovať, z ktorých vlastností sa budú preberať množstevné údaje (výmery). Výber parametrov sa robí rovnako ako pri definovaní štruktúry modelu.
- Otvorte panel Konfigurácia.
- Vyberte skupinu prvkov (napr. steny, okná, dvere…).
- Pri každej skupine si vyberte vlastnosti, ktoré sa majú použiť ako zdroj výmer (napríklad Plocha, Objem, Dĺžka…). Výber sa robí rovnako ako pri definovaní štruktúry modelu.
- Po nastavení kliknite na tlačidlo Vyťažiť výmery.
TIP: Nastavenia pre vyťažovanie si môžete uložiť ako šablónu a použiť ich aj pri ďalších projektoch. Práca so šablónami pre vyťažovanie je rovnaká ako so šablónami pre štruktúru.

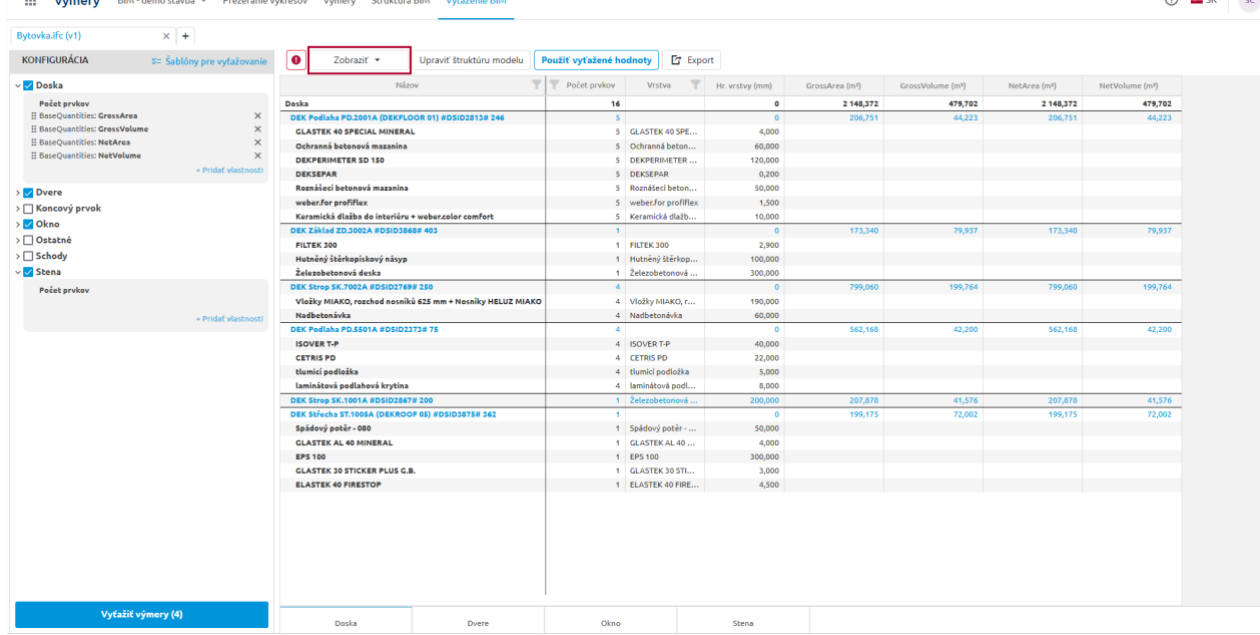

Tabuľka vyťažených výmer
Výsledok sa zobrazí v prehľadnej tabuľke, kde:
- prvky budú rozdelené po záložkách podľa svojho typu (steny, podlahy, okná…),
- členenie prvkov bude zodpovedať tomu, ako ste si nastavili štruktúru modelu.
