Výmery – prepojenie s 3D modelom a tvorba výkazu výmer

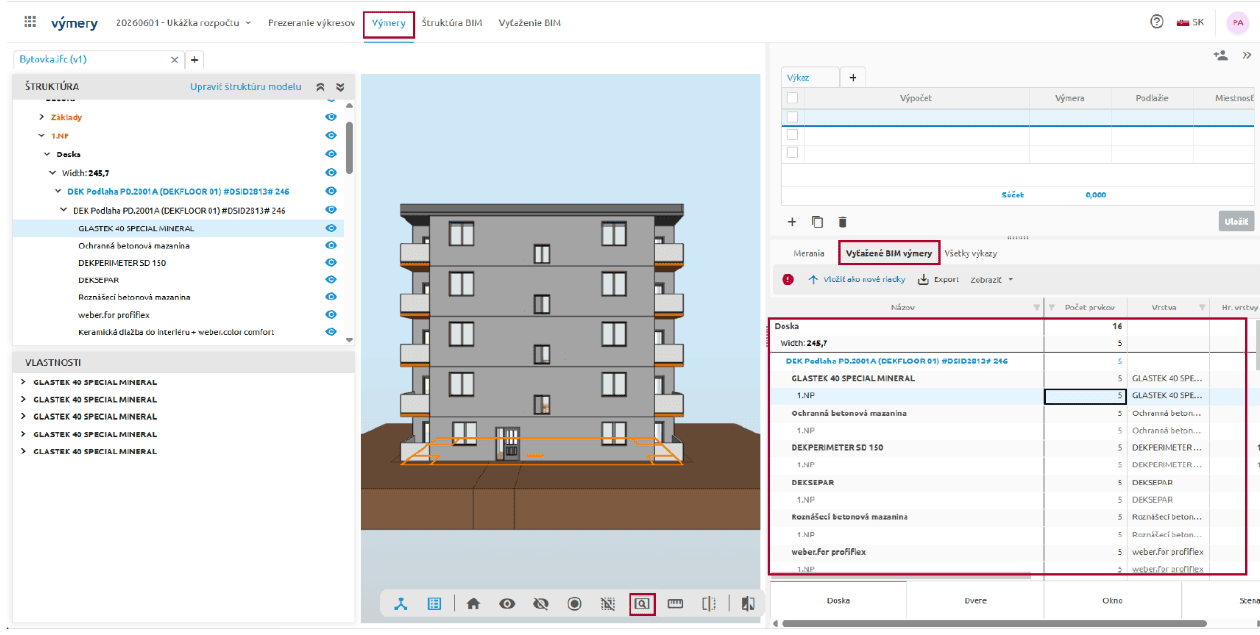

Vyťažené výmery sú na záložke Výmery vizuálne prepojené priamo s 3D modelom. To znamená, že:
- každý riadok vo výkaze alebo v tabuľke výmer zodpovedá konkrétnemu prvku v 3D modeli,
- keď v tabuľke kliknete na konkrétny prvok, zvýrazní sa priamo v 3D pohľade – ihneď vidíte, o ktorý prvok ide,
- naopak, ak v 3D modeli označíte konkrétny prvok, aplikácia po kliku na príslušnú ikonu ukáže jeho údaje v tabuľke výmer. Tu vidíte, koľko takýchto prvkov je v modeli a aké majú výmery.

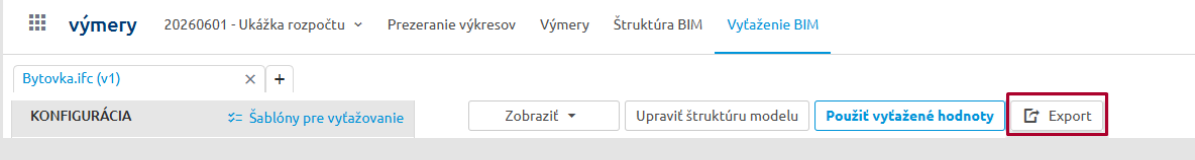

TIP: Vyťažené dáta môžete exportovať do Excelu na záložke Výmery alebo na záložke Vyťaženie BIM.
Vytvorenia výkazu výmer
Z vyťažených dát môžete jednoducho vytvoriť výkazy výmer:
- V hornej časti aplikácie kliknite na záložku Výmery. Zobrazí sa tabuľka vyťažených BIM výmer.

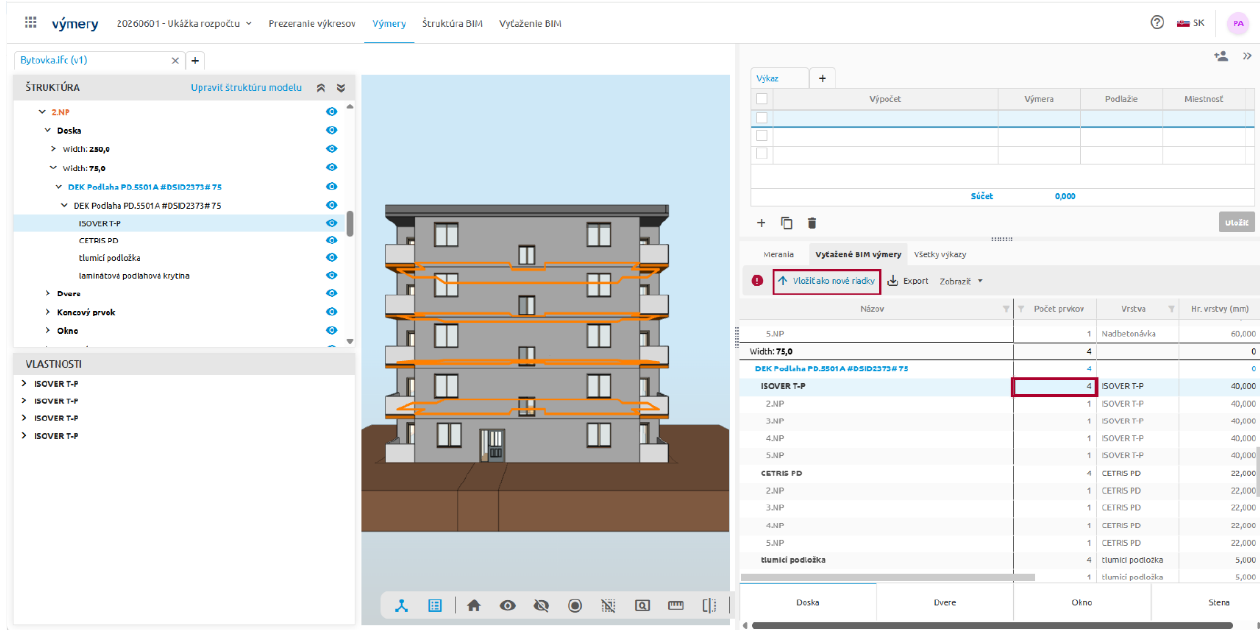

- V tabuľke vyťažených výmer kliknite na riadok s výmerou, ktorú chcete zapísať do výkazu výmer.
- Použite tlačidlo Vložiť ako nové riadky – výmera sa zapíše do výkazu ako nový riadok.

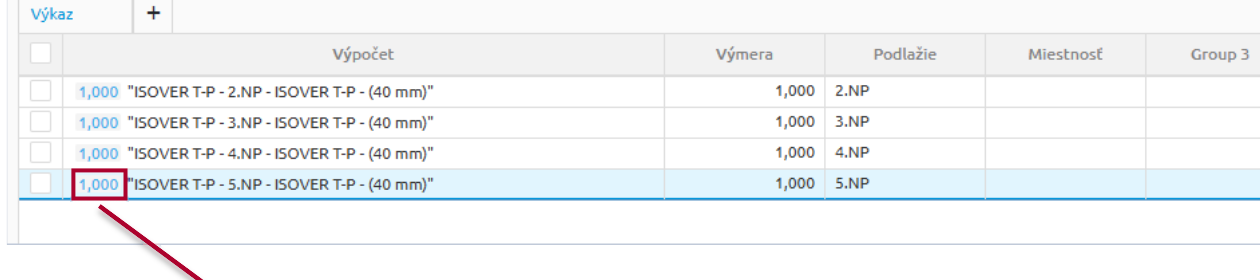

Ak sa vybraný prvok vyskytuje na viacerých podlažiach, aplikácia automaticky zapíše výmery za každé podlažie zvlášť, aby bol výkaz prehľadný a presný.

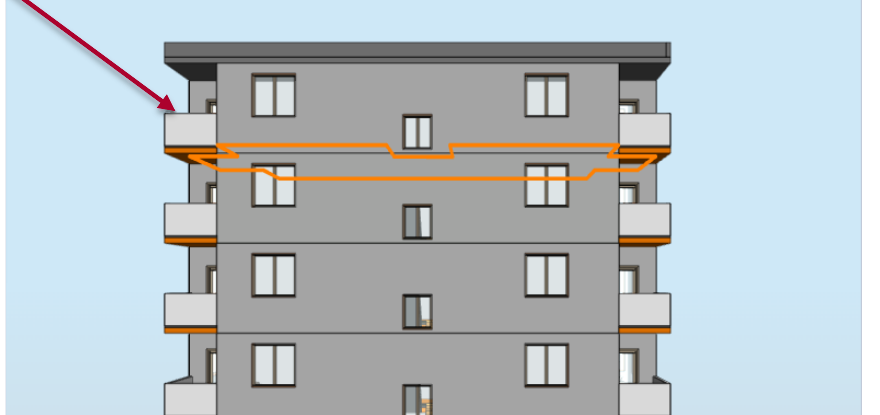

Každý riadok je vizuálne prepojený s konkrétnym podlažím a časťou modelu.
